Druckluftmotor – Übersicht
RD-Reihe, abwürgefest, sanft anlaufend
Durch die besondere Konstruktionsweise dieser Reuss-Druckluftmotoren, liegen die Antriebslamellen auch im Ruhezustand an der Zylinder-Aussenwand an. Sie müssen nicht vom Luftdruck unterspült werden. Dadurch wird je nach Baugröße bereits ab einem Luftdruck von ca. 0,3 bar bis 1,5 bar ein sicherer, sanfter Anlauf erreicht.
Rechts- oder Links-drehend (L)
| Motor-Typ | Leistung | Nenndrehzahl | Durchmesser | Mehr Info |
|---|
| RD-R(L)-300 | 300 W, sanft-Anlauf | von 180 bis 2375 U/min | 38 mm | mehr Info |
| RD-R(L)-420 | 420 W, sanft-Anlauf | von 230 bis 2130 U/min | 38 mm | mehr Info |
| RD-R(L)-550 | 550 W, sanft-Anlauf | von 230 bis 1500 U/min | 55 mm | mehr Info |
| RD-R(L)-770 | 770 W, sanft-Anlauf | von 210 bis 1400 U/min | 55 mm | mehr Info |
| RD-R(L)-1000 | 1000 W, sanft-Anlauf | von 300 bis 2265 U/min | 86 mm | mehr Info |
Umsteuerbar
| Motor-Typ | Leistung | Nenndrehzahl | Durchmesser | Mehr Info |
|---|

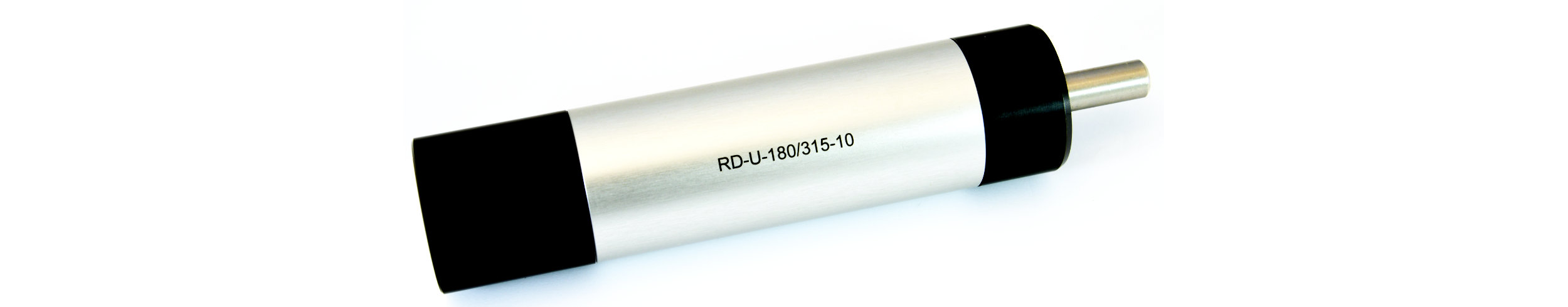

| RD-U-180 | 180 W, sanft-Anlauf | von 140 bis 2310 U/min | 38 mm | mehr Info |
| RD-U-190 | 190 W, sanft-Anlauf | von 140 bis 7000 U/min | 38 mm | mehr Info |
| RD-U-250 | 250 W, sanft-Anlauf | von 170 bis 2270 U/min | 38 mm | mehr Info |
| RD-U-400 | 400 W, sanft-Anlauf | von 170 bis 1350 U/min | 55 mm | mehr Info |
| RD-U-560 | 560 W, sanft-Anlauf | von 180 bis 1490 U/min | 55 mm | mehr Info |
| RD-U-800 | 800 W, sanft-Anlauf | von 250 bis 2000 U/min | 86 mm | mehr Info |
VRD-Reihe, abwürgefest, hohes Drehmoment, niedrige Drehzahl, sanft anlaufend, ölfrei
Verstärkte Getriebe-Stufen in modularer Bauweise sind auch bei hohen Drehmomenten abwürgefest und bieten ein breites Drehzahl-Spektrum. Zum Teil für “ ölfrei„- Betrieb geeignet. Typen mit der Kennzeichnung „sanft-Anlauf„, gewährleisten je nach Baugröße einen sichern Anlauf, bereits ab einem Betriebsduck von 0,3 bar bis 1,5 bar.
Rechts- oder Links-drehend (L)
| Motor-Typ | Leistung | Nenndrehzahl | Durchmesser | Mehr Info |
|---|
| VRD-R(L)-300 | 300 W, sanft-Anlauf | von 45 bis 80 U/min | 55 mm (max.) | mehr Info |
| VRD-R(L)-320 | 420 W, ölfrei, ATEX | von 40 bis 60 U/min | 55 mm (max.) | mehr Info |
| VRD-R(L)-550 | 550 W, sanft-Anlauf | von 40 bis 85 U/min | 90 mm (max.) | mehr Info |
| VRD-R(L)-580 | 580 W, ölfrei, ATEX | von 25 bis 60 U/min | 90 mm (max.) | mehr Info |
| VRD-R(L)-810 | 810 W, ölfrei, ATEX | von 25 bis 150 U/min | 150 mm (max.) | mehr Info |
| VRD-R(L)-1000 | 1000 W, sanft-Anlauf | von 35 bis 170 U/min | 150 mm (max.) | mehr Info |
| VRD-R(L)-1700 | 1700 W, ölfrei, ATEX | von 70 bis 300 U/min | 150 mm (max.) | mehr Info |
Umsteuerbar
| Motor-Typ | Leistung | Nenndrehzahl | Durchmesser | Mehr Info |
|---|
| VRD-U-180 | 180 W, sanft-Anlauf | von 40 bis 80 U/min | 55 mm (max.) | mehr Info |
| VRD-U-400 | 400 W, sanft-Anlauf | von 35 bis 70 U/min | 90 mm (max.) | mehr Info |
| VRD-U-410 | 410 W, ölfrei, ATEX | von 30 bis 65 U/min | 90 mm (max.) | mehr Info |
| VRD-U-650 | 650 W, ölfrei, ATEX | von 20 bis 135 U/min | 150 mm (max.) | mehr Info |
| VRD-U-800 | 800 W, sanft-Anlauf | von 30 bis 155 U/min | 150 mm (max.) | mehr Info |
| VRD-U-1500 | 1500 W, ölfrei, ATEX | von 70 bis 300 U/min | 150 mm (max.) | mehr Info |
RD-Reihe, abwürgefest, ölfrei, ATEX-Zertifikat
Für absolut ölfreien Betrieb geeignet. Anlauf, je nach Baugröße, bereits ab einem Betriebsdruck von 0,3 Bar bis 1, 5 Bar. Auf Wunsch mit ATEX-Zertifikat erhältlich.
Rechts- oder Links-drehend (L)
| Motor-Typ | Leistung | Nenndrehzahl | Durchmesser | Mehr Info |
|---|
| RD-R(L)-200 | 200 W, ölfrei, ATEX | von 320 bis 3750 U/min | 30 mm | mehr Info |
| RD-R(L)-320 | 320 W, ölfrei, ATEX | von 180 bis 1700 U/min | 38 mm | mehr Info |
| RD-R(L)-580 | 580 W, ölfrei, ATEX | von 170 bis 1130 U/min | 55 mm | mehr Info |
| RD-R(L)-810 | 810 W, ölfrei, ATEX | von 250 bis 1350 U/min | 55 mm | mehr Info |
| RD-R(L)-1300 | 1300 W, ölfrei, ATEX | von 280 bis 2100 U/min | 90 mm | mehr Info |
| RD-R(L)-1700 | 1700 W, ölfrei, ATEX | von 410 bis 1290 U/min | 90 mm | mehr Info |
| RD-R(L)-2000 | 2000 W, ölfrei, ATEX | von 30 bis 1900 U/min | 150 mm | mehr Info |
Umsteuerbar
| Motor-Typ | Leistung | Nenndrehzahl | Durchmesser | Mehr Info |
|---|
| RD-U-130 | 130 W, ölfrei, ATEX | von 200 bis 3250 U/min | 30 mm | mehr Info |
| RD-U-410 | 410 W, ölfrei, ATEX | von 160 bis 1200 U/min | 55 mm | mehr Info |
| RD-U-650 | 650 W, ölfrei, ATEX | von 200 bis 1250 U/min | 86 mm | mehr Info |
| RD-U-1150 | 1150 W, ölfrei, ATEX | von 250 bis 1850 U/min | 90 mm | mehr Info |
| RD-U-1500 | 1500 W, ölfrei, ATEX | von 360 bis 3860 U/min | 90 mm | mehr Info |
| RD-U-1800 | 1800 W, ölfrei, ATEX | von 30 bis 1700 U/min | 150 mm | mehr Info |
LRD-Reihe, nicht abwürgefest, speziell für niedrige Drehzahl, sanft anlaufend, ölfrei
Durch die hohen Drehmomente der LRD-Reihe dürfen die Motore nicht abgewürgt werden. Zum Teil für “ ölfrei„- Betrieb geeignet. Typen mit der Kennzeichnung „sanft-Anlauf„, gewährleisten je nach Baugröße einen sichern Anlauf, bereits ab einem Betriebsduck von 0,3 bar bis 1,5 bar.
Rechts- oder Links-drehend
| Motor-Typ | Leistung | Nenndrehzahl | Durchmesser | Mehr Info |
|---|
| LRD-R(L)-200 | 200W | von 90 bis 470 U/min | 30 mm | mehr Info |
| LRD-R(L)-300 | 300 W, sanft-Anlauf | von 7 bis 280 U/min | 38 mm | mehr Info |
| LRD-R(L)-320 | 320 W, ölfrei, ATEX | von 5 bis 200 U/min | 38 mm | mehr Info |
| LRD-R(L)-550 | 550 W, sanft-Anlauf | von 15 bis 430 U/min | 55 mm | mehr Info |
| LRD-R(L)-580 | 580 W, ölfrei, ATEX | von 10 bis 320 U/min | 55 mm | mehr Info |
| LRD-R(L)-810 | 810 W, ölfrei, ATEX | von 15 bis 440 U/min | 86 mm | mehr Info |
| LRD-R(L)-1000 | 1000 W, sanft-Anlauf | von 20 bis 480 U/min | 86 mm | mehr Info |
Umsteuerbar
| Motor-Typ | Leistung | Nenndrehzahl | Durchmesser | Mehr Info |
|---|
| LRD-U-130 | 130 W | von 80 bis 240 U/min | 30 mm | mehr Info |
| LRD-U-180 | 180 W, sanft-Anlauf | von 7 bis 150 U/min | 38 mm | mehr Info |
| LRD-U-190 | 190 W, ölfrei, ATEX | von 5 bis 260 U/min | 38 mm | mehr Info |
| LRD-U-400 | 400 W, sanft-Anlauf | von 10 bis 110 U/min | 55 mm | mehr Info |
| LRD-U-410 | 410 W, ölfrei, ATEX | von 10 bis 330 U/min | 55 mm | mehr Info |
| LRD-U-650 | 650 W, ölfrei, ATEX | von 10 bis 320 U/min | 86 mm | mehr Info |
| LRD-U-800 | 800 W, sanft-Anlauf | von 20 bis 370 U/min | 86 mm | mehr Info |
